京东路由器赵云BE6500刷机救砖TTL教程openwrt/RE-CS-06+拆机图文教程

教程需要拆机操作，可以用来救砖也可以用来刷机。支持所有固件版本。

项目	参数 / 说明
型号	京东云无线宝 BE6500（俗称 “赵云”）
发布时间	2024 年
定位	家用旗舰 / 性价比 WiFi 7 路由
WiFi 标准	WiFi 7（IEEE 802.11be），兼容 a/b/g/n/ac/ax
无线速率（双频）	2.4G：2×2 688Mbps5G：4×4 160MHz 5765Mbps合计：约 6453Mbps
无线速率（三频）	2.4G：2×2 688Mbps5.2G：2×2 160MHz 2882Mbps5.8G：2×2 1441Mbps
核心芯片	高通 IPQ5322 四核 1.5GHz（带 NPU）
内存 / 存储	1GB DDR4 / 128GB eMMC（可做私有云、离线下载）
天线	6 根外置高增益全向天线，4 路独立功放
网口	1×2.5G WAN + 3×2.5G LAN（全 2.5G）
扩展接口	USB 3.0（可外接硬盘）、Mesh JOY 键
关键技术	MLO 多频聚合、4K QAM、增强 OFDMA、Mesh 2.0
带机量	稳定支持 600～800 台设备

#uboot模式原厂分区表
IPQ5332# mmc part

Partition Map for MMC device 0  --   Partition Type: EFI

Part    Start LBA       End LBA         Name
        Attributes
        Type GUID
        Partition GUID
  1     0x00000022      0x00000821      "0:SBL1"
        attrs:  0x0000000000000000
        type:   dea0ba2c-cbdd-4805-b4f9-f428251c3e98
        guid:   d52dbaec-dfc8-42fb-64dd-445f3b099754
  2     0x00000822      0x00001021      "0:SBL1_1"
        attrs:  0x0000000000000000
        type:   7a3df1a3-a31a-454d-bd78-df259ed486be
        guid:   6b4414a8-8629-08f7-82e7-09c1e7f72932
  3     0x00001022      0x00001221      "0:BOOTCONFIG"
        attrs:  0x0000000000000000
        type:   2b7d04ff-31f0-4e6a-be9a-da50314dad58
        guid:   be258bb3-f9de-89c1-fc30-cbb5528cc70d
  4     0x00001222      0x00001421      "0:BOOTCONFIG1"
        attrs:  0x0000000000000000
        type:   7bd25378-5c39-11e5-8a77-40a8f05f1418
        guid:   74314ee9-87bb-a623-cb00-f9e1302b9d3a
  5     0x00001422      0x00002221      "0:QSEE"
        attrs:  0x0000000000000000
        type:   a053aa7f-40b8-4b1c-ba08-2f68ac71a4f4
        guid:   339438da-043d-53f4-8a39-2ca16c5d5541
  6     0x00002222      0x00003021      "0:QSEE_1"
        attrs:  0x0000000000000000
        type:   a6dd74a1-c8bf-4dbc-ae39-62b8e78c4038
        guid:   0c048ccd-ede7-e33f-850f-1611037f7af9
  7     0x00003022      0x00003221      "0:DEVCFG"
        attrs:  0x0000000000000000
        type:   f65d4b16-343d-4e25-aafc-be99b6556a6d
        guid:   a03834e6-885c-f699-b633-2aaa1ad5c8f3
  8     0x00003222      0x00003421      "0:DEVCFG_1"
        attrs:  0x0000000000000000
        type:   48bfa451-9443-46f7-b400-892a6b1bfc16
        guid:   ff8afa9d-709f-5393-529a-56a1f7c45e50
  9     0x00003422      0x00003821      "0:TME"
        attrs:  0x0000000000000000
        type:   0833175e-af8f-bacc-f2a2-5b70354b1a0a
        guid:   d3b40e1f-ea97-c181-30de-14e84fbc9c8c
 10     0x00003822      0x00003c21      "0:TME_1"
        attrs:  0x0000000000000000
        type:   66a49874-13d3-66ea-b0b7-3f61c7e405cd
        guid:   805d80f0-b281-df25-92db-af66cfee818e
 11     0x00003c22      0x00003e21      "0:CDT"
        attrs:  0x0000000000000000
        type:   a19f205f-ccd8-4b6d-8f1e-2d9bc24cffb1
        guid:   50ac1dec-83f6-8544-dd46-6aa3abb8a12c
 12     0x00003e22      0x00004021      "0:CDT_1"
        attrs:  0x0000000000000000
        type:   7a795379-c250-4282-a2c7-fc4e13f4a43d
        guid:   ec0ece19-5cfc-af10-0767-18f290850932
 13     0x00004022      0x00004221      "0:APPSBLENV"
        attrs:  0x0000000000000000
        type:   300ffdcd-22e0-47e7-9a23-f16ed9382387
        guid:   6829f780-77f6-7f2a-8be1-cde7e76a31ab
 14     0x00004222      0x00004821      "0:APPSBL"
        attrs:  0x0000000000000000
        type:   400ffdcd-22e0-47e7-9a23-f16ed9382388
        guid:   82c347d6-cb45-e6fe-7a9f-689ed38c5940
 15     0x00004822      0x00004e21      "0:APPSBL_1"
        attrs:  0x0000000000000000
        type:   c126787d-3eef-444c-9e43-feff3f103e22
        guid:   f09fc063-0ba5-b895-32dc-6abaf2be36f0
 16     0x00004e22      0x00005221      "0:ETHPHYFW"
        attrs:  0x0000000000000000
        type:   c1dc4cab-430b-4cdc-a8c5-7115912b74fe
        guid:   fe8a5d81-c943-e030-6d86-002e2916e73f
 17     0x00005222      0x00005a21      "0:ART"
        attrs:  0x0000000000000000
        type:   a72e50c1-d37c-429d-9620-35fca612b9a8
        guid:   f7d1a6a8-d365-793d-9238-81be80d8023e
 18     0x00005a22      0x00005c21      "0:LICENSE"
        attrs:  0x0000000000000000
        type:   a7a81a61-66ce-c908-f4a2-82d39d2aff57
        guid:   e128384c-02fb-0d93-76cd-629f02075a85
 19     0x00005c22      0x0000bc21      "0:WIFIFW"
        attrs:  0x0000000000000000
        type:   888d8069-8d27-40a8-95a9-6006e1ce9b3b
        guid:   1a1d50c1-c259-fa39-6790-46423b2fd8e7
 20     0x0000bc22      0x00011c21      "0:WIFIFW_1"
        attrs:  0x0000000000000000
        type:   981476f5-5cd7-42db-9ce9-87b3a31aadbd
        guid:   ca38814f-0460-2f98-18de-e0639d08846c
 21     0x00011c22      0x00015421      "0:HLOS"
        attrs:  0x0000000000000000
        type:   b51f2982-3ebe-46de-8721-ee641e1f9997
        guid:   c3a268fd-eae9-e835-aaa4-f31e3ab17b01
 22     0x00015422      0x00018c21      "0:HLOS_1"
        attrs:  0x0000000000000000
        type:   a71da577-7f81-4626-b4a2-e377f9174525
        guid:   7b8148fb-60e5-cb2b-3cb1-020e7d347d90
 23     0x00018c22      0x00055c21      "rootfs"
        attrs:  0x0000000000000000
        type:   98d2248d-7140-449f-a954-39d67bd6c3b4
        guid:   0f324228-4b42-bdf2-ba81-e7036f7f77ea
 24     0x00055c22      0x00092c21      "rootfs_1"
        attrs:  0x0000000000000000
        type:   5647b280-dc2a-485d-9913-cf53ac40fa32
        guid:   c2244eb8-9d5a-5cff-9715-9ae83dc809f9
 25     0x00092c22      0x00092e21      "factory"
        attrs:  0x0000000000000000
        type:   a72e50c1-d37c-429d-9620-35fca612b9a8
        guid:   2dfc3de5-5f10-bbf8-d72a-405261091789
 26     0x00092e22      0x00292e21      "plugin"
        attrs:  0x0000000000000000
        type:   5647b280-dc2a-485d-9913-cf53ac40fb42
        guid:   8e089ac3-8f3b-49af-aff5-ffce4efadd9d
 27     0x00292e22      0x002d2e21      "log"
        attrs:  0x0000000000000000
        type:   5647b280-dc2a-485d-9913-cf53ac40fb43
        guid:   3c6538be-d417-a2d4-ddc5-c2cce4b516b8
 28     0x002d2e22      0x004d2e21      "swap"
        attrs:  0x0000000000000000
        type:   5647b280-dc2a-485d-9913-cf53ac40fc41
        guid:   dd2fcbc9-7860-b21d-bda5-b91e77374b84
 29     0x004d2e22      0x0e677fde      "storage"
        attrs:  0x0000000000000000
        type:   5647b280-dc2a-485d-9913-cf53ac40fc42
        guid:   4a8b042a-58e9-56fc-ce73-984546af96ab
IPQ5332#

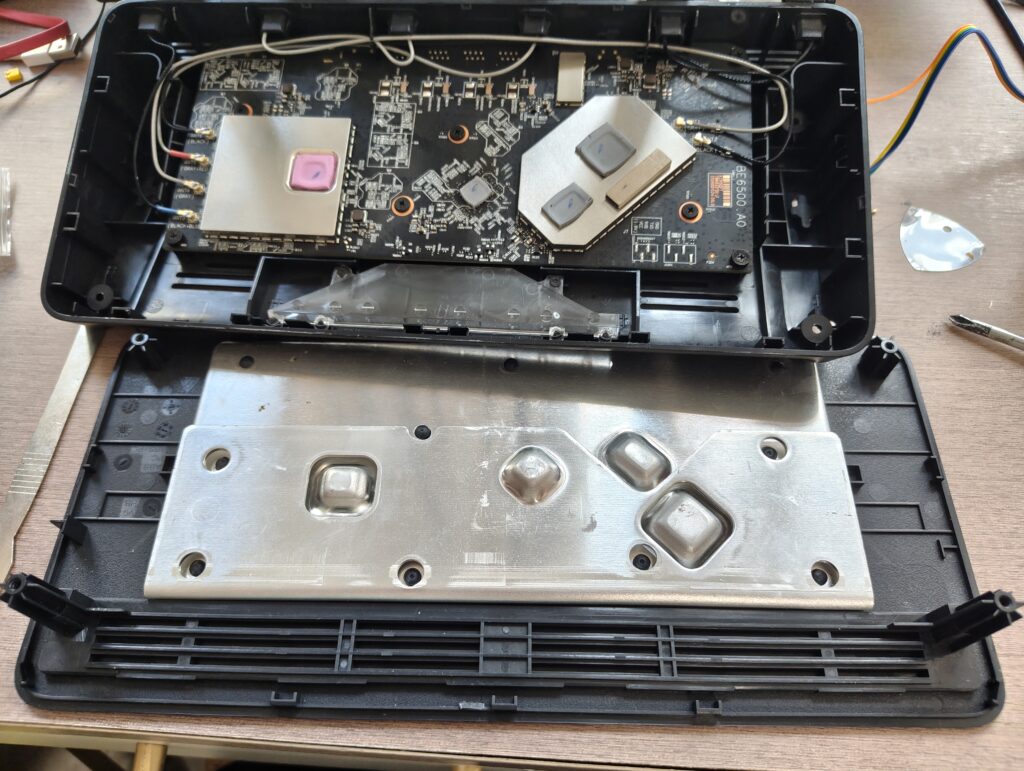

拆机图文教程

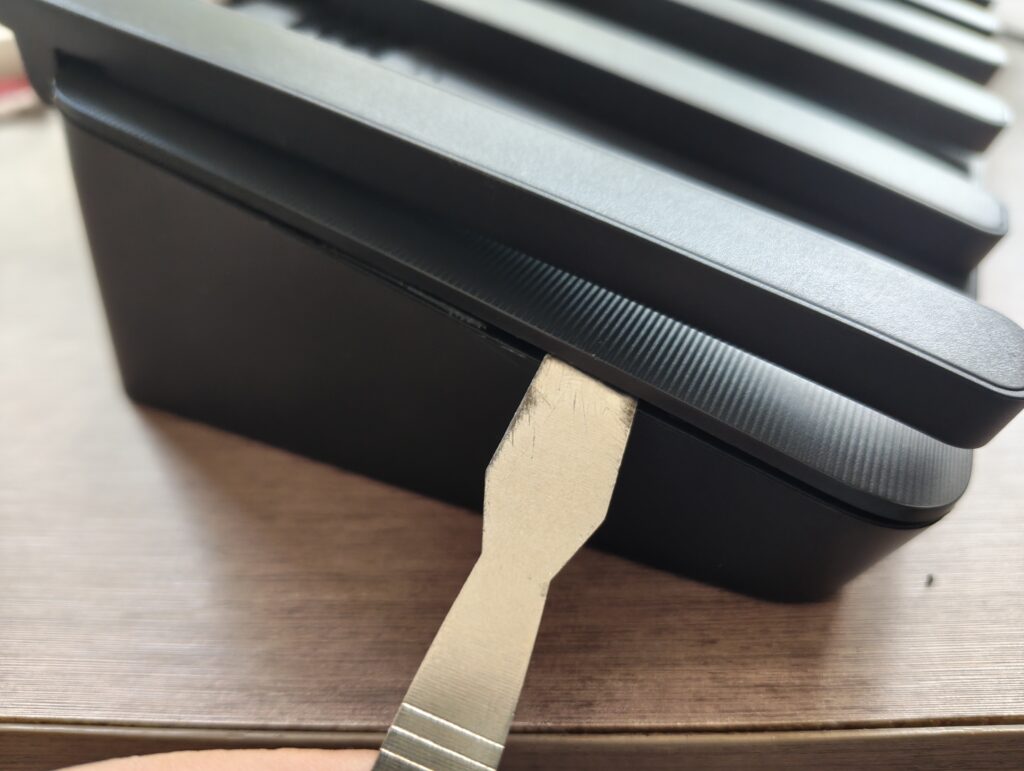

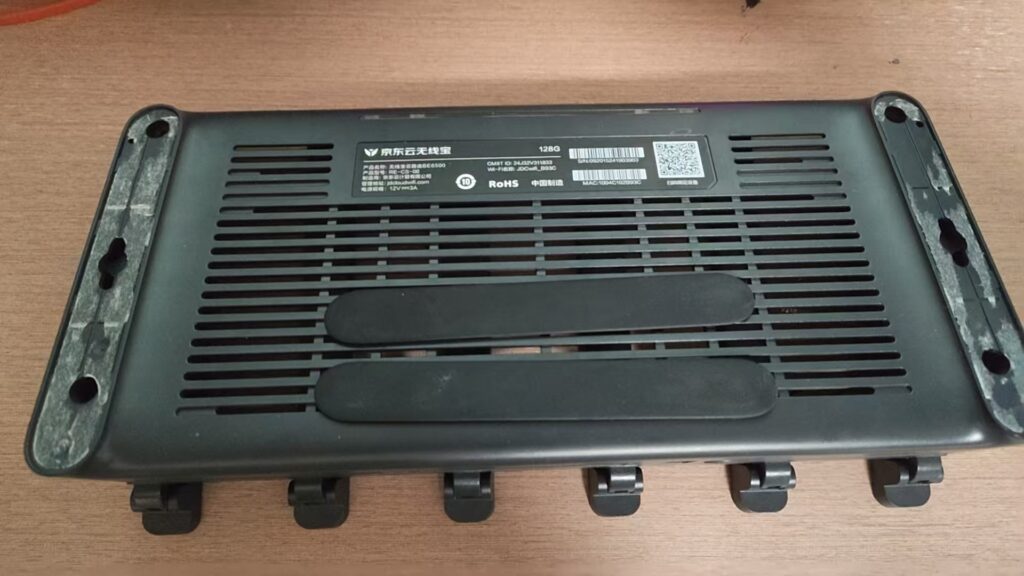

撕开背后脚垫，拆下4颗螺丝，翘片缝隙轻轻撬开

第一步、连接TTL模式

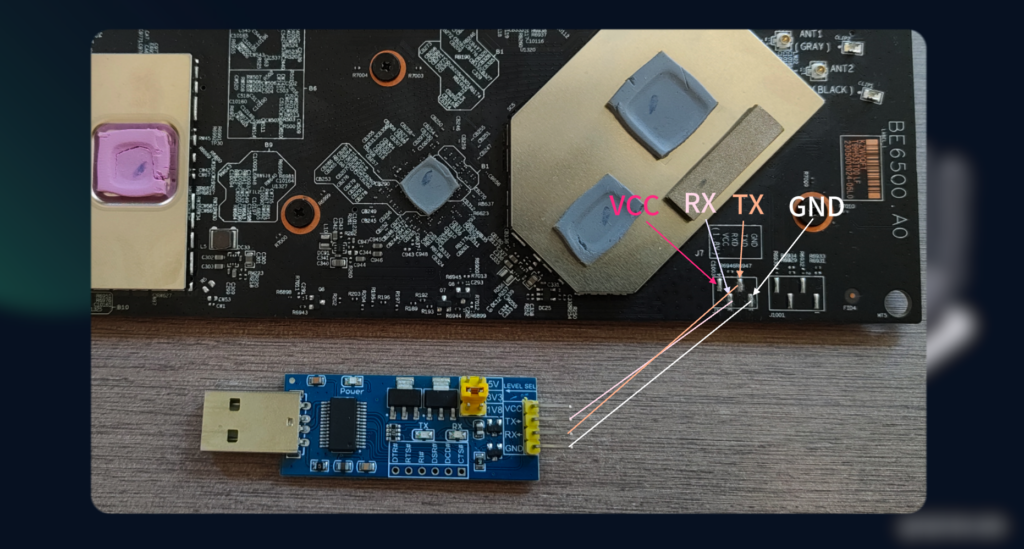

1、编程器使用3.3伏连接。使用的是杜邦线排针或针夹。不需要焊接。接口上的TX插路由的RX。RX插TX。GND插GND。VCC一定不要插。只要不插VCC三根线插错也没关系。放心大胆跟着搞。需要拆机教程可看简介或者评论区链接。如图所示代表连接成功了。恭喜本教程最难的一步完成。接下来可以傻瓜式操作了。

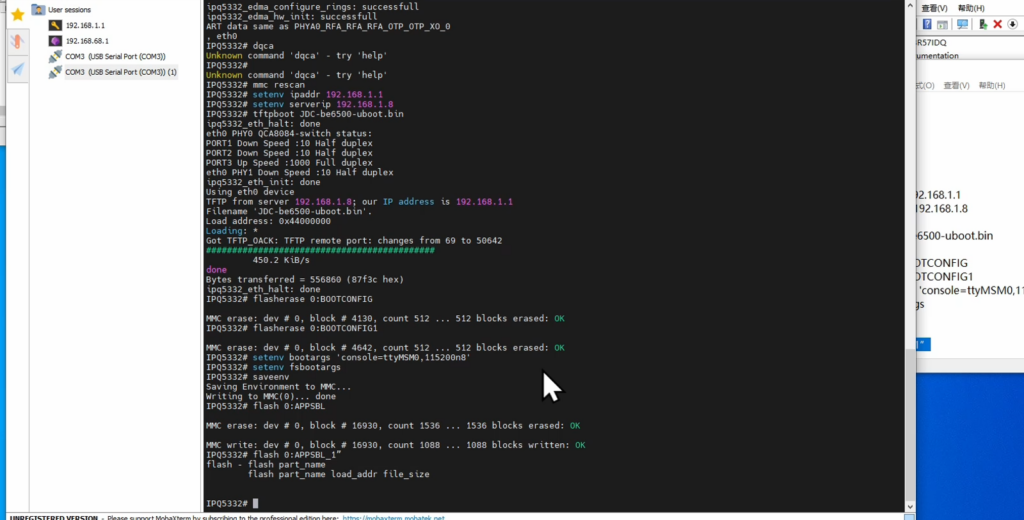

第二步、刷入uboot

TTL编程器USB和网线lan口连接电脑。路由器断电状态。点击打开设备管理器。查看电脑的USB的COM口。例如演示的这台电脑显示是3。打开mobaxterm，新建serial终端，选择com口3。speed选择115200。点击ok就进入TTL终端了。给路由器通电源。正常情况就会开始跑动数据。如果没有反应。常见原因：电脑USB接触不良。杀毒软件防火墙拦截。TTL接触不良或者错误。硬件损坏等。

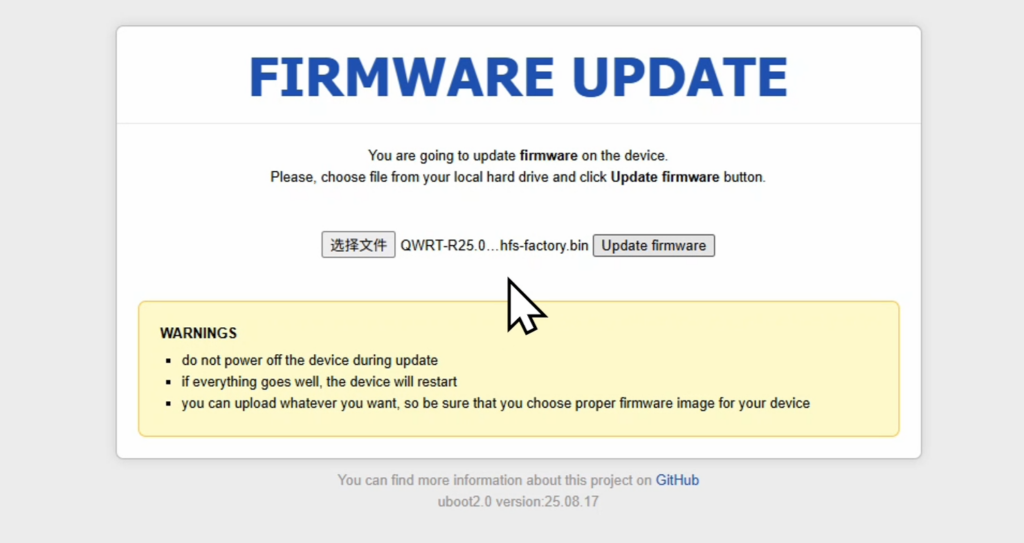

第三步、刷入openwrt

拔掉路由器电源10秒。按住reset不松手。重新插电源，全程别松reset键！10秒后再松手。指示灯闪动后常亮状态。浏览器输入192.168.1.1就可以进入uboot界面了。选择openwrt固件。点击update。路由器会自动重启。灯光闪动，过程大概2分钟。等绿灯后。IP改为自动获取。新建网页打开192.168.1.1输入账号root登录。密码为password。恭喜openwrt救砖成功。如果以后想换固件。系统更新或重复第三步即可。

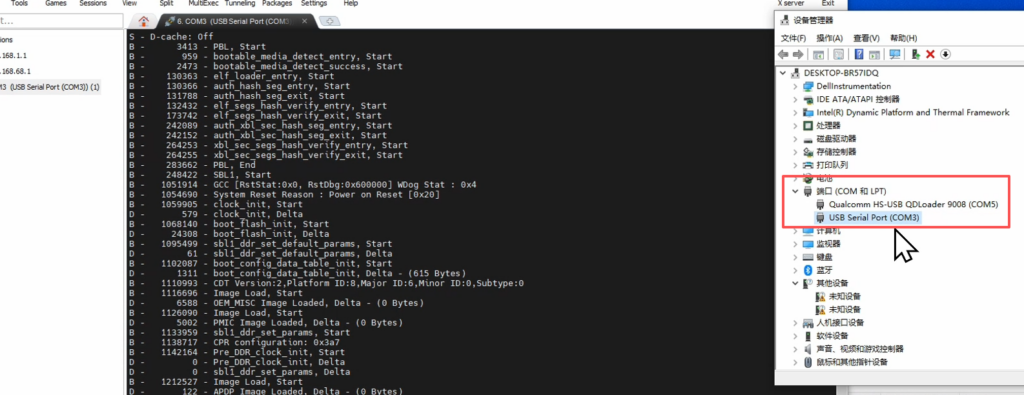

9008模式

TTL编程器确定正确连接。路由器通电。路由器灯光不亮或者无法进入uboot终端。无硬件问题。说明路由器进入9008状态。不要慌，跟着做。TTL编程器USB、网线lan口、路由器usb连接电脑。路由器断电状态。给路由器通电，设备管理器会发现未知硬件。工具包安装好驱动程序。运行一键救砖.bat。输入com口。例如本机com口5,输入5回车。自动运行提示上传成功后再次回车。路由器就可以进入uboot终端了。返回到第二步开始，复制刷入uboot命令，就可以救砖成功了。
