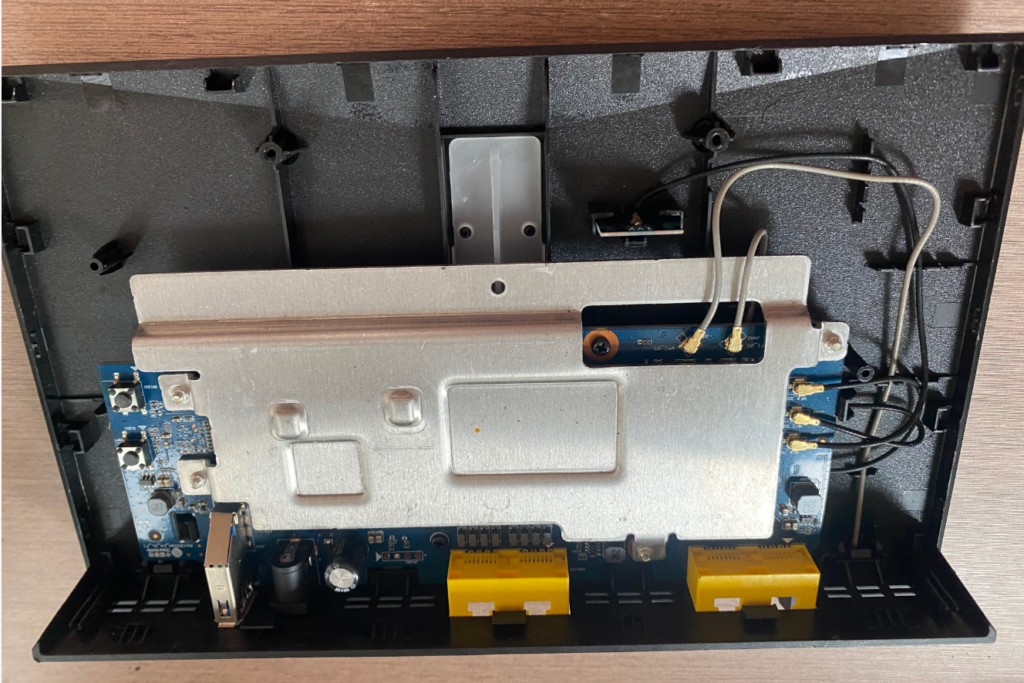

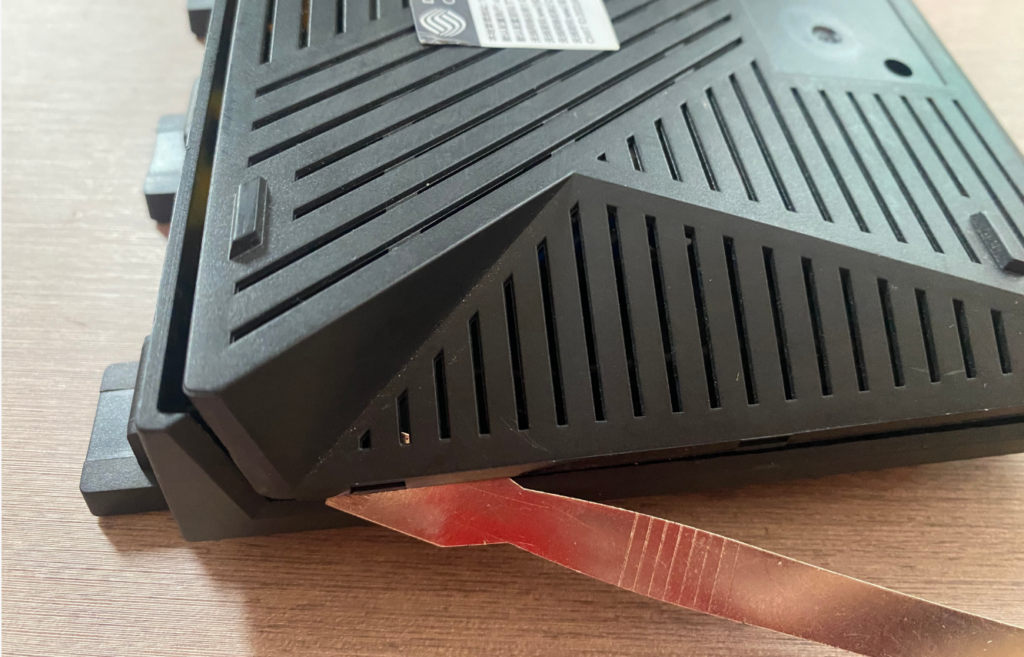

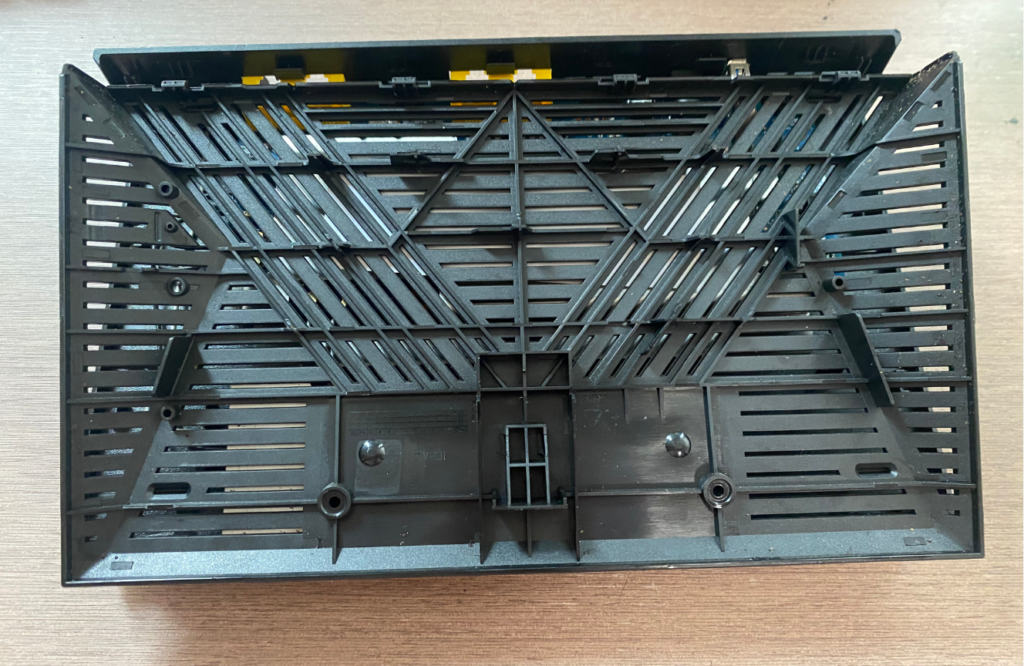

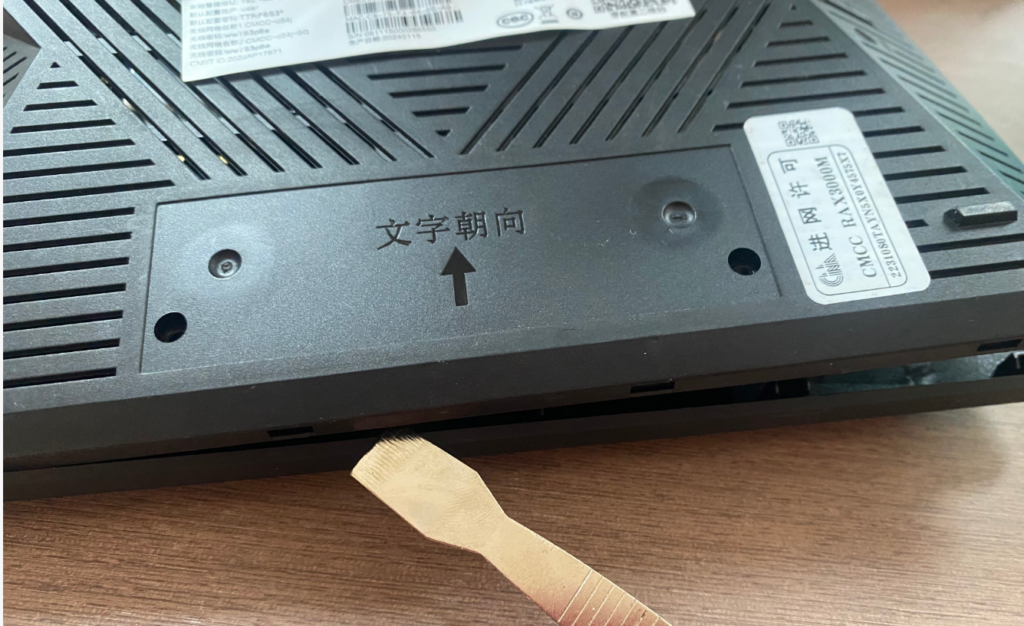

CMCC RAX3000M/RAX3000ME EMMC/NAND普通版算力版路由器救砖TTL教程+回原厂+拆机教程-勇爱设计Netwrok

CMCC RAX3000M 有两个版本emmc算力版和nand版，请务必先确认您的设备版本：

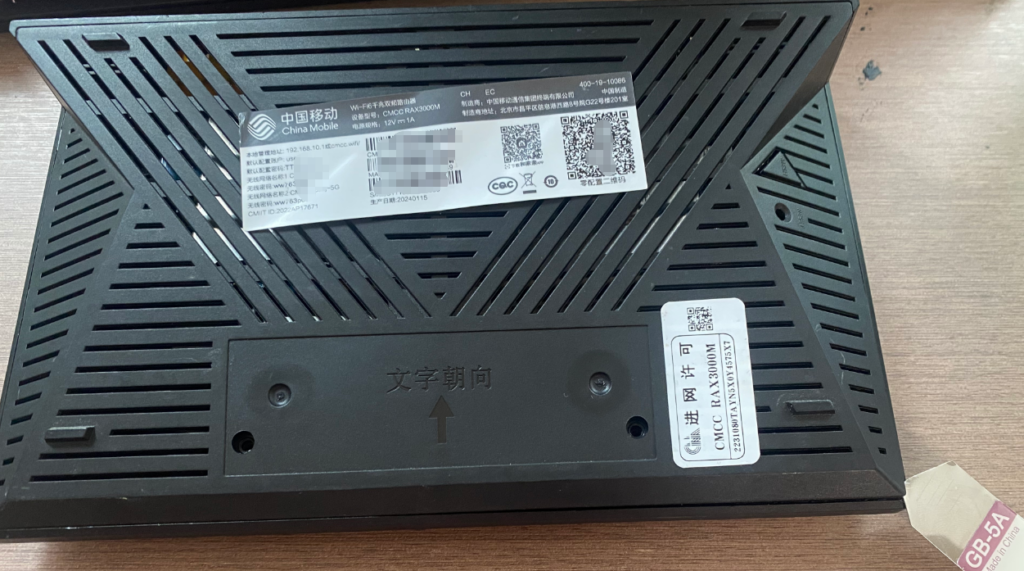

eMMC 版本：机身标签带 “CH EC CMIIT ID“
NAND 版本：机身标签带 “CH CMIIT ID” (EC 位置为空)

项目	RAX3000M（普通版 / 算力版）	RAX3000Me（移动定制简化版）
定位	高配 / 可刷机 / 带 USB / 算力版可跑 PCDN	家用简化版、价格更低、部分批次无 USB
Wi‑Fi 标准	AX3000 Wi‑Fi 6 双频	AX3000 Wi‑Fi 6 双频
无线速率	2.4G：574Mbps；5G：2402Mbps（合计 2976Mbps）	同上
CPU	MT7981B 双核 A53 1.3GHz（Filogic 820）	同左
内存 RAM	512MB（普通版 DDR4，Me 常见 DDR3）	512MB（多为 DDR3）
闪存 Flash	普通版：128MB SPI‑NAND；算力版：64GB eMMC	128MB SPI‑NAND
无线 MIMO	2.4G 2T2R；5G 2T2R；集成 5 路 FEM	同左
天线	4× 外置不可拆，约 6dBi	4× 外置不可拆
网口	1× 千兆 WAN + 4× 千兆 LAN（共 5 口）	1× 千兆 WAN + 3× 千兆 LAN（共 4 口）
USB 接口	USB3.0×1（全系标配）	分批次：有 USB3.0 / 无 USB 两种
Mesh 组网	/ 移动 Mesh）	支持
系统 / 刷机	原生 + 可刷 OpenWrt / 第三方固件	原生锁较多，部分可解锁 SSH / 刷机
带机量	约 200–300 台（512MB 内存优势）	约 200 台
核心差异	5 口、USB3.0、算力版 64GB 可跑 PCDN	4 口、部分无 USB、内存多为 DDR3、便宜

#ImmortalWrt官方分区表cmcc rax3000m emmc
root@ImmortalWrt:~# cat /proc/partitions
major minor  #blocks  name

 179        0   61063168 mmcblk0
 179        1        512 mmcblk0p1
 179        2       2048 mmcblk0p2
 179        3       4096 mmcblk0p3
 179        4      32768 mmcblk0p4
 179        5     307200 mmcblk0p5
 259        0       4079 mmcblk0p128
 179        8       4096 mmcblk0boot0
 179       16       4096 mmcblk0boot1
 259        1       9236 fit0
 259        2     289880 fitrw
root@ImmortalWrt:~#

分区名	区块数	实际大小	作用
mmcblk0p1	512	0.5M	uboot 环境变量分区
mmcblk0p2	2048	2M	出厂校准 / 射频参数
mmcblk0p3	4096	4M	内核 kernel 分区
mmcblk0p4	32768	32M	主固件 rootfs 分区
mmcblk0p5	307200	300M	数据分区，挂载`/overlay`
mmcblk0	61063168	约59.6G	整块 eMMC 总容量
fit0 / fitrw	–	–	OpenWrt 虚拟适配分区，映射 p4/p5
mmcblk0boot0/1	4M	4M	eMMC 自带 boot 启动区
mmcblk0p128	–	隐藏预留分区	厂商预留

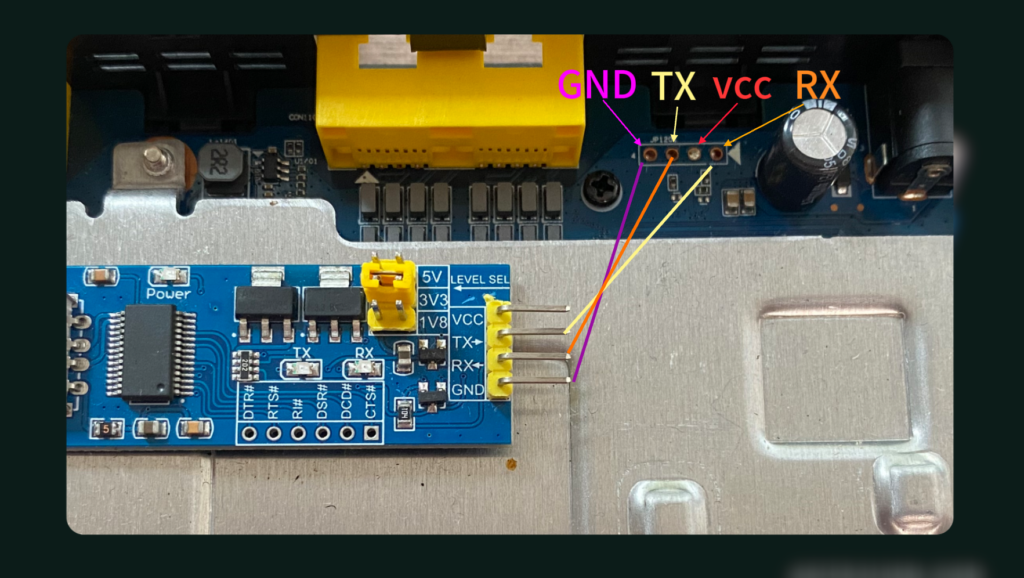

#救砖过程RAX3000M-EMMC
MT7981> bootmenu

  *** U-Boot Boot Menu ***

      1. Startup system (Default)
      2. Upgrade firmware
      3. Upgrade ATF BL2
      4. Upgrade ATF FIP
      5. Upgrade eMMC partition table
      6. Upgrade single image
      7. Load image
      0. U-Boot console


  Press UP/DOWN to move, ENTER to select, ESC/CTRL+C to quit

*** Upgrading ATF FIP ***

Available load methods:
    0 - TFTP client (Default)
    1 - Xmodem
    2 - Ymodem
    3 - Kermit
    4 - S-Record
    5 - RAM

Select (enter for default): 0

Input U-Boot's IP address: 192.168.1.1
Input TFTP server's IP address: 192.168.1.254
Input IP netmask: 255.255.255.0
Input file name: mt7981-cmcc_rax3000m-emmc-fip-fit.bin

Using ethernet@15100000 device
TFTP from server 192.168.1.254; our IP address is 192.168.1.1
Filename 'mt7981-cmcc_rax3000m-emmc-fip-fit.bin'.
Load address: 0x46000000
Loading: ###############
         3.5 MiB/s
done
Bytes transferred = 218048 (353c0 hex)
Saving Environment to MMC... Writing to MMC(0)... OK

*** Loaded 218048 (0x353c0) bytes at 0x46000000 ***

Writing from 0x46000000 to 0x680000, size 0x353c0 ... OK
Verifying from 0x680000 to 0x6b53bf, size 0x353c0 ... OK

*** ATF FIP upgrade completed! ***

MT7981> reset
resetting ...
